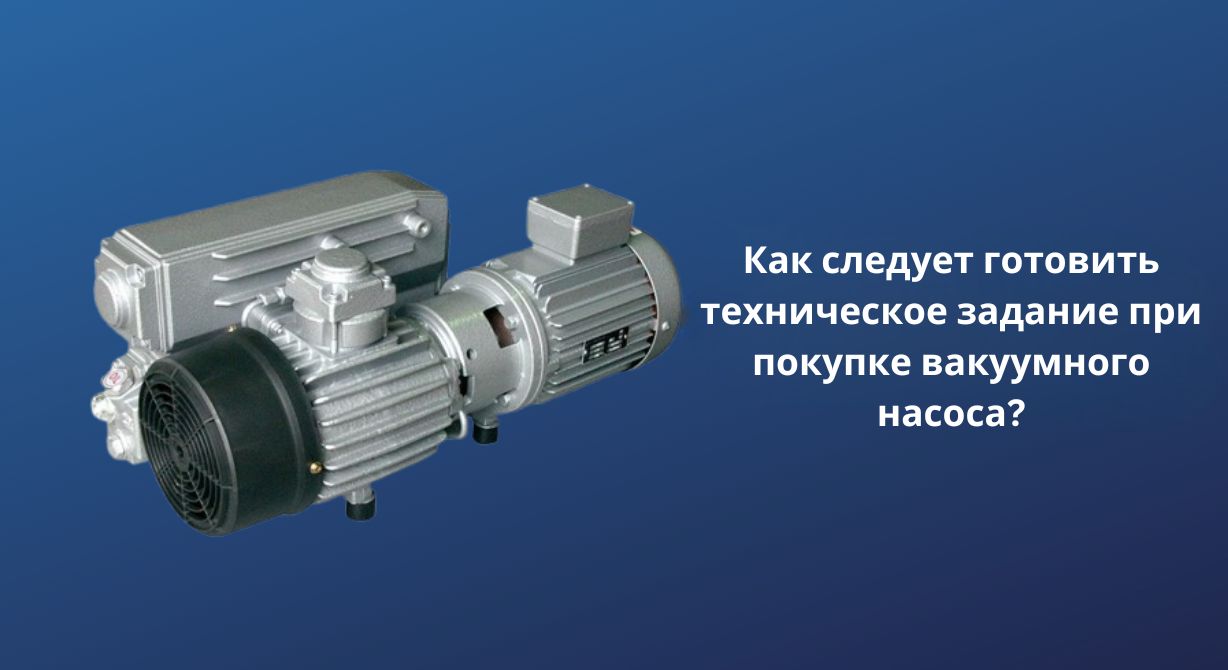

Как следует готовить техническое задание при покупке вакуумного насоса?

При закупке вакуумного насоса техническое задание позволяет выбрать подходящее оборудование и объективно сравнить полученные предложения. В этой статье последовательно рассматривается, что следует включить в техническое задание: от предельного давления, быстроты откачки, материалов и условий процесса до энергопотребления, безопасности и послепродажной поддержки, а также как оценивать полученные предложения.

Содержание

• Почему техническое задание на вакуумный насос является основой процесса закупки?
• Какие эксплуатационные параметры должны быть включены в техническое задание?
• Как отразить требования к производительности и расходу в техническом задании?
• Как определить требования к материалам в техническом задании?
• Как включить состав газа и условия технологического процесса в техническое задание?
• Как указать требования к энергопотреблению и мощности в техническом задании?
• Как определить требования к безопасности и сертификации?
• Как включить условия послепродажного обслуживания и поставки запасных частей в техническое задание?
• Какие критерии должны быть включены в сравнительную таблицу при оценке технических предложений?
• Часто задаваемые вопросы

Почему техническое задание на вакуумный насос является основой процесса закупки?

Процесс закупки вакуумного насоса может привести к крайне дорогостоящим ошибкам для предприятия, если техническое задание подготовлено некорректно. Предложение, которое на первый взгляд кажется наиболее выгодным по цене, на практике может привести к значительно более высоким эксплуатационным затратам из-за недостаточного уровня вакуума, чрезмерного энергопотребления или выбора материалов, не соответствующих условиям эксплуатации. Техническое задание является основным документом, с помощью которого отдел закупок полностью передает поставщику инженерные требования и обеспечивает объективное сравнение коммерческих предложений.

Техническое задание на вакуумный насос объединяет требования к применению, допустимые технические пределы, условия испытаний и приемки, а также требования к послепродажному обслуживанию в едином документе. Грамотно подготовленное техническое задание не только ускоряет процесс выбора поставщика, но и предотвращает возможные споры после заключения договора. Совместное участие отдела закупок и инженерной службы в подготовке технического задания позволяет сбалансированно учесть как технические требования, так и бюджетные ограничения.

Какие эксплуатационные параметры должны быть включены в техническое задание?

Предельный уровень вакуума является одним из наиболее важных эксплуатационных параметров технического задания. Это значение, выражаемое в мбар или Торр, определяет абсолютное давление, необходимое для конкретного технологического процесса. Однако одного лишь значения предельного вакуума недостаточно. Следует отдельно указать рабочий вакуум, то есть давление, которое система должна непрерывно поддерживать во время эксплуатации. Разница между этими двумя значениями показывает запас производительности насоса и позволяет поставщику подобрать оборудование с необходимой производительностью.

Номинальная быстрота откачки, то есть производительность по расходу, является вторым ключевым эксплуатационным параметром технического задания. Этот показатель, выражаемый в м³/ч или л/с, определяет объем газа, который насос должен удалять из системы. Производительность следует указывать как при рабочем давлении, так и при входном давлении, поскольку производительность вакуумного насоса существенно изменяется в зависимости от давления, а использование только значения при атмосферном давлении может привести к ошибочным выводам при эксплуатации. В техническое задание также необходимо включить требуемое время достижения вакуума, особенно для циклически работающих систем, где этот параметр напрямую влияет на производительность всего процесса.

Как отразить требования к производительности и расходу в техническом задании?

Правильный расчет требуемой производительности является наиболее важным инженерным этапом подготовки технического задания. Отправной точкой служит определение теоретической производительности, необходимой для конкретного применения. Основными исходными данными являются объем технологической системы, потери через уплотнения, сопротивление трубопроводов и скорость образования газа в процессе. После выполнения теоретических расчетов обязательно предусматривается запас производительности. Рекомендуется указывать в техническом задании значение производительности с разумным запасом относительно расчетного, исходя из ответственности применения.

При указании производительности в техническом задании необходимо четко определить условия, при которых она измеряется. Если не указаны тип газа (воздух или другой газ), температура газа и входное давление, различные поставщики могут рассчитывать производительность при разных условиях, что делает сравнение предложений некорректным. Указание параметров в соответствии с международными стандартами измерения вакуума, такими как ISO 21360, обеспечивает объективное и сопоставимое техническое сравнение.

Как определить требования к материалам в техническом задании?

Требования к материалам должны определяться с учетом химических свойств технологического газа и условий эксплуатации оборудования. В техническом задании следует отдельно указывать материал корпуса, ротора, лопаток, уплотнительных элементов, а также тип защитных покрытий. Для каждого элемента допускается указывать не только конкретный класс материала, но и приемлемые альтернативы с формулировкой «или эквивалент». Такой подход исключает необоснованное ограничение конкуренции, возникающее при привязке к одному конкретному материалу.

В технологических процессах с агрессивными газами выбор материалов становится одним из наиболее важных разделов технического задания. Например, для среды, содержащей хлориды, следует предусматривать материал не ниже AISI 316L; для окислительных кислот — Hastelloy C276 или эквивалент; для сред с парами углеводородов — материалы уплотнений, совместимые с этими парами. Требование о пригодности материалов должно сопровождаться обязательным документальным подтверждением со стороны поставщика в виде таблиц химической стойкости или данных по аналогичным реализованным проектам. Неподтвержденные заявления о совместимости материалов являются одной из наиболее распространенных причин проблем при эксплуатации оборудования.

Как включить состав газа и условия технологического процесса в техническое задание?

В разделе технического задания, посвященном условиям технологического процесса, необходимо полностью описать состав газа, поступающего в насос, его влажность, температуру, а также возможное содержание твердых частиц. Если газ содержит химически активные, токсичные, горючие или конденсирующиеся компоненты, необходимо указать их процентное содержание и максимально возможные концентрации. На основании этих данных поставщик оценивает совместимость материалов оборудования, а также требования к герметичности и безопасности.

Кроме того, в разделе условий эксплуатации рекомендуется указать следующие параметры: минимальную, максимальную и номинальную температуру газа на входе; содержание влаги или относительную влажность входящего газа; возможный размер и концентрацию твердых частиц; режим эксплуатации оборудования (непрерывный или циклический), а также соотношение времени работы и ожидания при циклическом режиме. Наличие всей этой информации в приложении к техническому заданию обязывает поставщика предложить решение, которое будет эффективно работать не только в теории, но и в реальных производственных условиях.

Как указать требования к энергопотреблению и мощности в техническом задании?

Мощность электродвигателя должна быть указана в техническом задании как в виде номинального значения, так и в виде максимально допустимой мощности. Ограничение максимальной мощности может иметь решающее значение с точки зрения возможностей существующей электрической инфраструктуры, мощности генераторов или ограничений системы управления энергопотреблением. Если требуется использование частотно-регулируемого привода, это должно быть четко указано в техническом задании. Также необходимо определить, будет ли преобразователь частоты поставляться встроенным в насос или в виде отдельного шкафа управления.

В техническом задании должны быть указаны номинальные значения напряжения и частоты сети, а также допустимые диапазоны отклонений. Для трехфазных систем следует дополнительно определить требования к последовательности фаз, классу защиты и способу пуска электродвигателя. Если предприятие предъявляет требования к энергоэффективности, в техническое задание необходимо включить минимально допустимый класс энергоэффективности, например электродвигатель класса IE3. Это требование напрямую способствует снижению эксплуатационных расходов и уменьшению воздействия на окружающую среду.

Как определить требования к безопасности и сертификации?

Для вакуумных насосов, предназначенных для работы с горючими или взрывоопасными газами, наличие сертификации ATEX или IECEx должно быть обязательным требованием технического задания. Категория сертификации и группа газа определяются в соответствии с условиями конкретного применения. Для оборудования, используемого в пищевой, фармацевтической промышленности или системах питьевого водоснабжения, в техническое задание следует включить требования по наличию санитарно-гигиенических сертификатов, таких как FDA, EHEDG или NSF, а также четко указать, для каких компонентов они являются обязательными.

Если оборудование подпадает под требования к оборудованию, работающему под давлением, в техническое задание также может быть включено требование соответствия Директиве PED (Pressure Equipment Directive) либо аналогичным национальным нормативным документам. Допустимый уровень шума следует указывать в дБ(A), а также определить расстояние, на котором будет производиться измерение во время приемочных испытаний. Если для оборудования предусмотрены ограничения по вибрации, допустимая амплитуда вибрации должна соответствовать требованиям стандарта ISO 10816 или эквивалентного ему нормативного документа и быть отражена в техническом задании. Чтобы получить информацию о подборе вакуумного насоса для вашего применения и о технических данных, которые следует включить в техническое задание, вы можете обратиться к технической команде Gücüm Pompa.

Как включить условия послепродажного обслуживания и поставки запасных частей в техническое задание?

Одним из факторов, который часто недооценивается при выборе вакуумного насоса, но имеет решающее значение в долгосрочной перспективе, является качество послепродажного обслуживания. В данном разделе технического задания необходимо как минимум определить следующие условия: срок и объем гарантийных обязательств, максимально допустимое время реагирования с момента регистрации неисправности до прибытия сервисного специалиста на объект, гарантированный срок поставки запасных частей и перечень предоставляемой технической документации. Установление гарантийного срока ниже общепринятых рыночных стандартов или недостаточно четкое определение условий гарантии может привести к потере прав заказчика в будущем.

В разделе, посвященном послепродажному обслуживанию, также следует предусмотреть обязательства поставщика по поддержанию склада наиболее востребованных запасных частей. Необходимо определить срок, в течение которого запасные части будут поставляться после снятия насоса с производства, местонахождение сервисных инженеров и время их прибытия на объект, возможность получения технической поддержки по телефону или дистанционно, а также язык, на котором будет осуществляться техническое сопровождение. Кроме того, в техническое задание можно включить требование предоставить перечень референсных клиентов. Наличие успешно реализованных проектов с аналогичными условиями эксплуатации и производительностью является наиболее надежным подтверждением практического опыта поставщика.

Какие критерии должны быть включены в сравнительную таблицу при оценке технических предложений?

Сравнение коммерческих предложений, полученных от нескольких поставщиков, должно выполняться систематически с использованием взвешенной оценочной таблицы, составленной на основе требований технического задания. Техническая часть таблицы должна включать критерии оценки соответствия предельному уровню вакуума, производительности по откачке, энергопотреблению, требованиям к материалам и наличию необходимых сертификатов. Каждому критерию следует присвоить весовой коэффициент в соответствии с приоритетами предприятия, а итоговые взвешенные оценки должны служить объективной основой для выбора поставщика.

Коммерческая оценка должна основываться не только на первоначальной стоимости оборудования, но и на совокупной стоимости владения. Для этого рекомендуется составить прогноз затрат на несколько лет (например, на пять лет), включающий первоначальные инвестиции, ежегодные расходы на электроэнергию, плановое техническое обслуживание и ожидаемые сервисные затраты. Именно на основании такого анализа следует сравнивать предложения поставщиков. В ходе такого сравнения по вопросам технических характеристик оборудования и подбора модели для вашего применения вы можете обратиться к технической команде Gücüm Pompa.

Часто задаваемые вопросы

Необходима ли инженерная поддержка при подготовке технического задания?

Для простых применений техническое задание может быть подготовлено на основе существующих каталогов оборудования и технической информации поставщиков. Однако если проект предусматривает специальные требования, такие как химическая совместимость материалов, взрывозащита или соответствие стандартам GMP, привлечение независимых инженерных консультантов значительно снижает возможные риски. Технические специалисты поставщика также могут принимать участие в разработке технического задания, однако в этом случае следует учитывать вопрос независимости их рекомендаций.

Как часто следует обновлять техническое задание?

Техническое задание необходимо пересматривать при изменении условий технологического процесса, планируемом увеличении производительности или обновлении нормативных требований. Практика ежегодного пересмотра технического задания позволяет избежать расхождения между фактическими условиями эксплуатации предприятия и требованиями документа. Дата и номер редакции должны быть указаны в заголовке технического задания.

Каким образом проверяется соответствие поставщика требованиям технического задания?

Проверка должна проводиться поэтапно и включать анализ технической документации, посещение объектов с аналогичными установленными системами, а также проведение заводских приемочных испытаний (Factory Acceptance Test — FAT). Для ответственных применений протокол заводских приемочных испытаний рекомендуется включить в состав технического задания с четким указанием измеряемых параметров и допустимых отклонений. Насос не должен приниматься заказчиком до успешного завершения всех предусмотренных испытаний.

Со сколькими поставщиками рекомендуется вести переговоры при подготовке технического задания?

Для обеспечения объективной и конкурентной оценки рекомендуется запрашивать коммерческие предложения не менее чем у трех поставщиков. Работа только с одним поставщиком исключает ценовую конкуренцию, тогда как слишком большое количество участников существенно усложняет процесс оценки. Предварительный отбор кандидатов на основе проверки рекомендаций и соответствия продукции техническим требованиям позволяет организовать техническую оценку наиболее эффективно.

Обязательно ли включать в техническое задание требования о предоставлении протоколов испытаний и документов о качестве?

Необходимость предоставления таких документов зависит от области применения оборудования и требований конкретной отрасли. Тем не менее практически во всех случаях рекомендуется требовать сертификат соответствия продукции, сертификаты на материалы и, при наличии, протоколы испытаний эксплуатационных характеристик. Для критически важных применений протоколы испытаний, подтвержденные независимыми сертификационными организациями, обеспечивают объективную проверку заявлений поставщика. Кроме того, эти документы могут служить доказательной базой при рассмотрении возможных гарантийных споров.
