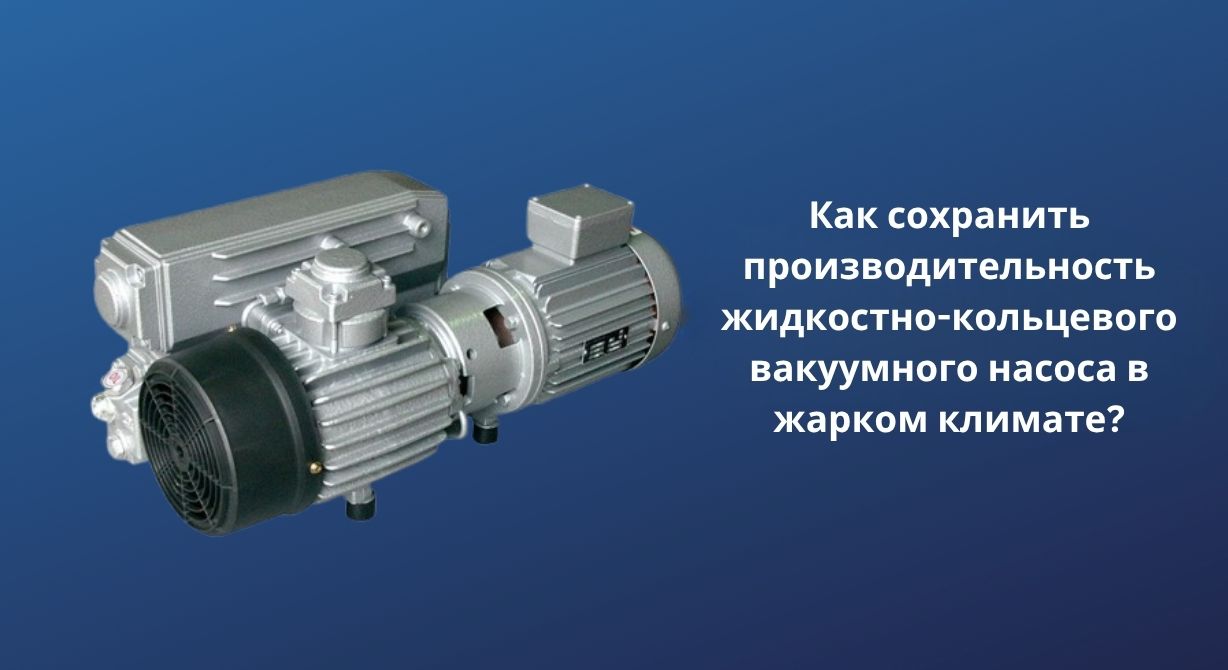

Вакуумная система, установленная в Египте, Ираке или Марокко, сталкивается с набором проблем, которых та же модель никогда не встретит в Европе, — и большинство этих проблем не сводятся аккуратно к фразе «рабочая вода тёплая». Когда температура окружающей среды растёт, одновременно напрягаются способность двигателя охлаждать самого себя, эффективность теплообменника и даже вопрос, где физически разместить оборудование. Здесь мы разберём меры в масштабе всей системы, которые сохраняют производительность в жарком климате.
Содержание
- В жарком климате проблема не только в рабочей воде
- Почему теплообменники с воздушным охлаждением испытывают трудности в жарком климате?
- Как жаркая среда влияет на двигатель?
- Как выстроить стратегию водоснабжения в жарких и засушливых регионах?
- Почему важны размещение оборудования и затенение?
- Какую эталонную температуру запрашивать при заказе для жаркого климата?
- Часто задаваемые вопросы
В жарком климате проблема не только в рабочей воде
Мы подробно разбирали в другой статье, как температура рабочей воды ограничивает уровень вакуума; в жарком климате это лишь одна из переменных. Как только температура окружающей среды поднимается выше 40 °C, под нагрузку одновременно попадают собственная способность двигателя охлаждаться, эффективность теплообменника в установке с замкнутым контуром и даже воздух вокруг самого корпуса насоса.
Поэтому в жарком климате правильный подход — не сосредотачиваться только на охлаждении рабочей воды, а пересмотреть по отдельности каждую точку системы, соприкасающуюся с теплом.
Почему теплообменники с воздушным охлаждением испытывают трудности в жарком климате?
В установке с водяной циркуляцией по замкнутому контуру теплообменник, охлаждающий рабочую воду, может работать двумя способами: с водяным охлаждением (через градирню или внешний источник воды) или с воздушным охлаждением (через сухой охладитель радиаторного типа). Эффективность теплообменника с воздушным охлаждением зависит от разницы температур — температурного напора — между охлаждаемой жидкостью и самим охлаждающим воздухом; когда температура окружающего воздуха уже составляет около 40–45 °C, этот разрыв сужается, и теплообменник не может обеспечить тот же эффект охлаждения.
В такой ситуации решение с водяным охлаждением или теплообменник с воздушным охлаждением большей площади поверхности требует отдельной оценки именно под этот жаркий климат — стандартный размер теплообменника, рассчитанный на умеренный климат, может оказаться недостаточным в жарком регионе.
Как жаркая среда влияет на двигатель?
Стандартные промышленные двигатели обычно проектируются исходя из эталонной температуры окружающей среды, например 40 °C; в регионе, где это значение регулярно превышается, собственная система охлаждения двигателя может не справляться с отводом достаточного количества тепла. В этом случае либо нагрузку двигателя нужно ограничивать (дерейтинг), либо выбирать изоляцию более высокого температурного класса или двигатель, сертифицированный для более высокой температуры окружающей среды.
При подборе двигателя для проекта в жарком климате рекомендуется опираться не на стандартный эталон 40 °C, а на фактические летние температуры региона; эту деталь стоит отдельно указывать в форме заказа.
Как выстроить стратегию водоснабжения в жарких и засушливых регионах?
Значительная часть жарких климатических зон одновременно являются засушливыми, а это означает, что сложность не только в том, что вода тёплая, — сама вода в дефиците. Эксплуатация прямоточной системы в таком регионе вдвойне сложна: требуется и непрерывная подача свежей воды, и поддержание её низкой температуры.
Установка с замкнутым контуром становится предпочтительной в такой среде не только ради стабильности температуры, но и напрямую из-за ограниченности воды; охлаждение и повторное использование ограниченного запаса воды внутри системы, вместо постоянного забора свежей воды, одновременно повышает надёжность эксплуатации и снижает зависимость от местных водных ресурсов.
Почему важны размещение оборудования и затенение?
Корпус насоса, трубопровод или теплообменник, размещённые под прямыми солнечными лучами, дополнительно нагреваются за счёт солнечной радиации поверх и без того высокой температуры окружающей среды. Простой навес или полузакрытое укрытие может заметно снизить эту дополнительную тепловую нагрузку.
При этом вокруг оборудования нужно оставлять достаточную циркуляцию воздуха; закрытый, невентилируемый кожух, призванный защитить от солнца, может задерживать горячий воздух и ещё больше повышать температуру вокруг двигателя и теплообменника.
Какую эталонную температуру запрашивать при заказе для жаркого климата?
Каталожные значения обычно приводятся при умеренной эталонной температуре — например, при 15 °C рабочей воды; использование этого эталона напрямую для системы, отправляющейся в жаркий регион, может представить реальную производительность на объекте более оптимистично, чем она окажется на деле.
Передача поставщику на этапе заказа средних и пиковых летних температур региона и, по возможности, запрос отдельного расчёта производительности под эти значения снижает риск столкнуться после монтажа с вопросом «почему мы не достигаем каталожного значения».
Часто задаваемые вопросы
Выгоднее ли в жарком климате установка с масляной циркуляцией?
Она может дать некоторые преимущества по сравнению с установкой с водяной циркуляцией, поскольку полностью снимает проблему ограниченности воды, — но охлаждение масла сталкивается с той же сложностью высокой температуры окружающей среды. Точный выбор следует оценивать исходя из паровой нагрузки процесса и целевого уровня вакуума.
Что делать, если существующая система теряет производительность в жаркий сезон?
Сначала нужно проверить, рассчитана ли проектная мощность теплообменника и контура охлаждения на реальные летние условия; если её недостаточно, можно рассмотреть увеличение теплообменника или добавление дополнительного охлаждения.
Что означает дерейтинг двигателя?
Это работа двигателя ниже номинальной мощности, указанной на шильдике, чтобы предотвратить перегрев при высокой температуре окружающей среды. Это осознанная мера безопасности для сохранения ресурса двигателя, и её нужно учитывать в расчёте производительности системы.
Куда в форме заказа вносить данные о жарком климате?
В стандартных формах заказа такого поля может не быть; поэтому рекомендуется передавать поставщику данные о средних и пиковых температурах региона отдельной запиской или проектным документом.
