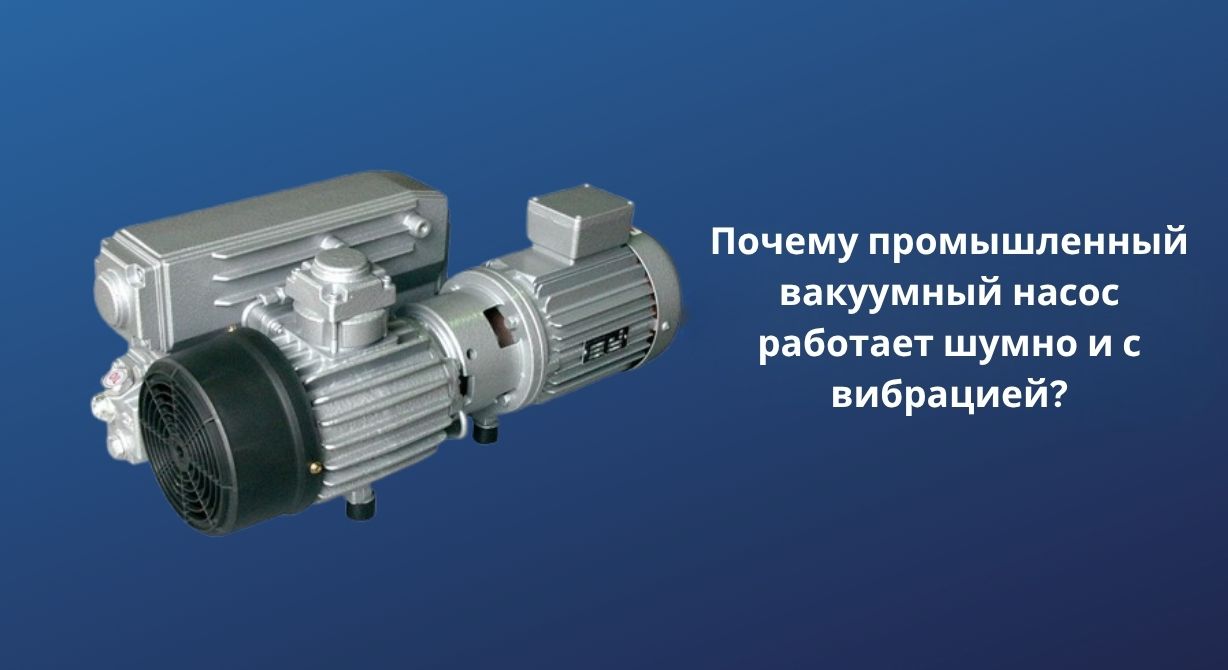

Опытный специалист по обслуживанию может пройти мимо насоса, закрыть глаза и по одному лишь звуку получить достаточно точное представление о неисправности — потому что разные механические проблемы оставляют совершенно разные звуковые и вибрационные «подписи». Потрескивающий звук возникает не из того же источника, что и скрежещущий, а равномерная ритмичная вибрация указывает не на ту же причину, что внезапная беспорядочная тряска. Ниже мы разберём эти разные звуки и вибрации по тому, что их фактически порождает.
Содержание
- Неравномерный потрескивающий звук: признак кавитации
- Равномерная ритмичная вибрация: проблема центровки
- Скрежещущий звук, похожий на сыплющийся песок: износ подшипника
- Когда качается сам корпус насоса: проблема фундамента или крепления
- Вибрация, усиливающаяся на определённой скорости: резонанс
- Неравномерный плещущий звук: количество рабочей жидкости
- Шум идёт от самого насоса или от трубопровода?
- Часто задаваемые вопросы
Неравномерный потрескивающий звук: признак кавитации
В статье о кавитации мы подробно разобрали физическую природу этого явления; здесь сосредоточимся на его распознавании. В отличие от равномерного механического гула, этот звук имеет хаотичный, неравномерный характер — сравнение с гравием подходит хорошо. Он обычно появляется, когда насос работает при более низком давлении всасывания, чем предполагалось, и со временем вызывает эрозию поверхностей ротора.
Равномерная ритмичная вибрация: проблема центровки
В моделях с муфтой — двухступенчатой или одноступенчатой серии — центровка между валом двигателя и валом насоса может со временем сбиваться; вибрация или проседание фундамента — основные причины такого смещения. Нарушенная центровка создаёт равномерную, предсказуемую вибрацию, повторяющуюся с каждым оборотом двигателя, — полную противоположность хаотичному характеру кавитации: здесь есть порядок. Прибор для измерения вибрации обычно фиксирует её на частоте, равной частоте вращения двигателя или кратной ей, и она, как правило, заметнее именно в районе муфты.
Скрежещущий звук, похожий на сыплющийся песок: износ подшипника
Износ подшипников может сопровождаться скрежетом, вибрацией и повышением температуры, но эти признаки сами по себе не позволяют поставить окончательный диагноз. Температуру следует проверять по имеющемуся датчику или показанию панели либо подходящим бесконтактным прибором. Нельзя касаться корпуса работающего насоса рукой для оценки температуры. Перед физической проверкой или вмешательством необходимы безопасная остановка и изоляция источников энергии.
Когда качается сам корпус насоса: проблема фундамента или крепления
Иногда проблема кроется не во внутреннем механизме насоса, а в том, как он закреплён на полу. Ослабленные фундаментные болты или недостаточная монтажная поверхность позволяют обычным рабочим усилиям слегка раскачивать весь узел; это усиливает и шум, и вибрацию, поскольку насос свободно перемещается, вместо того чтобы быть зафиксированным собственным весом. В этом случае вибрация ощущается по всему корпусу и опорным ножкам, а не сосредоточена в одной конкретной точке насоса.
Вибрация, усиливающаяся на определённой скорости: резонанс
Иногда в самом насосе нет никакого механического дефекта, но вибрация всё равно остаётся неприятно сильной. В этом случае рабочая частота насоса — или кратная ей — может совпадать с собственной частотой колебаний трубопровода, к которому он подключён, фундаментной плиты или несущей конструкции; такое совпадение превращает небольшую вибрацию в крупное колебание. Резонанс обычно проявляется только в определённой рабочей точке и может исчезать при изменении скорости или нагрузки — характерный признак, отличающий его от остальных причин.
Неравномерный плещущий звук: количество рабочей жидкости
Для правильного формирования жидкостного кольца рабочую жидкость нужно удерживать в определённом диапазоне. Если рабочей жидкости подано больше нормы, её избыток плещется внутри корпуса, создавая неравномерный, хлюпающий звук; если жидкости недостаточно, кольцо не может сформироваться правильно, что также приводит к нестабильному звуку работы. Эти два состояния могут звучать похоже, но их легко различить, сверив расход с каталожным значением.
Шум идёт от самого насоса или от трубопровода?
Шум может передаваться от подключённых трубопроводов, клапанов или других частей системы. Для определения источника квалифицированные специалисты должны совместно оценить шум, вибрацию и давление, следуя процедуре проверки изготовителя. Пользователю не следует дросселировать всасывающий или нагнетательный клапан работающего насоса в качестве диагностического эксперимента. Перед физическим вмешательством насос необходимо безопасно остановить и изолировать источники опасной энергии.
Часто задаваемые вопросы
Почему такие звуки слышны у только что установленного насоса?
На новой установке самая частая причина — проблема центровки или фундамента; небольшая ошибка, допущенная при монтаже, может вызвать заметную вибрацию уже с первого запуска. В этом случае в первую очередь нужно проверить монтаж.
Шум начался внезапно или нарастал постепенно?
Внезапно возникший шум обычно указывает на изменение условий эксплуатации (кавитацию, количество рабочей жидкости), тогда как постепенно нарастающий шум чаще говорит о постепенном механическом износе, например об износе подшипника.
Как устранить резонанс?
Изменение собственной частоты трубопровода или несущей конструкции (добавление дополнительной опорной точки, перемещение хомута) или небольшое смещение рабочей точки насоса может устранить резонанс. Точное решение зависит от правильного определения источника проблемы.
Что делать, если я не могу самостоятельно определить источник звука?
Хотя приведённые выше различия проясняют большинство случаев, если одновременно проявляется несколько признаков или точный диагноз поставить не удаётся, рекомендуется обратиться в техническую службу Gücüm Pompa для проведения измерения вибрации на объекте.
