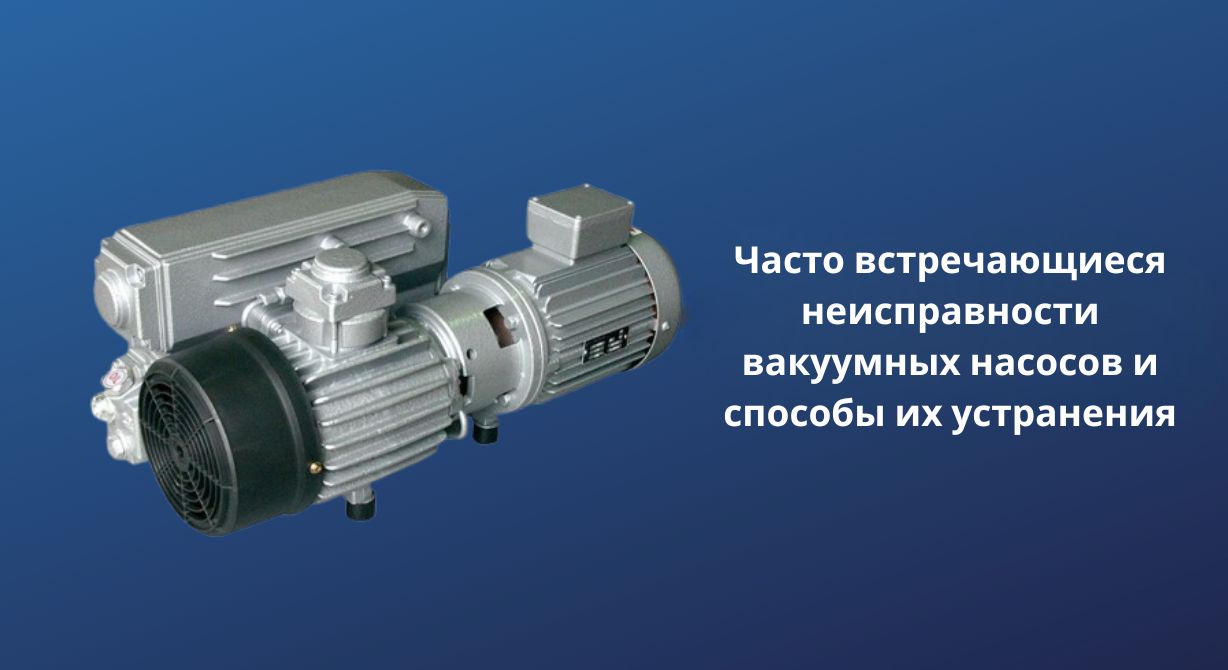

Отказы вакуумного насоса лучше всего устранять, двигаясь от симптома к причине. В этой статье собраны наиболее частые неисправности, их возможные причины и практические шаги по устранению. Приведённые примеры относятся в первую очередь к масляным пластинчато-роторным (лопастным) вакуумным насосам. У жидкостно-кольцевых вакуумных насосов на первый план выходят другие точки контроля: качество и расход рабочей воды, накипь и состояние механического уплотнения.
Содержание
- Почему отказы вакуумного насоса требуют системного подхода?
- Каковы причины и решения низкого вакуума?
- Каковы источники проблемы чрезмерного нагрева и методы вмешательства?
- Каковы могут быть причины чрезмерного шума и вибрации?
- Что означает быстрое загрязнение или расход масла насоса?
- Каковы возможные причины и решения, если двигатель потребляет чрезмерный ток?
- Что может быть причиной, если насос запускается, но не создаёт вакуум?
- Почему происходит унос масла из выхлопа и как его предотвратить?
- В каких случаях при ремонте вакуумного насоса требуется профессиональный сервис?
- Часто задаваемые вопросы
Почему отказы вакуумного насоса требуют системного подхода?
Отказы вакуумного насоса — это сложные технические проблемы, за поверхностными симптомами которых скрывается несколько возможных причин. Один симптом, например низкий вакуум, может иметь разные источники: деградацию масла, засорение фильтра, потерю герметичности или механический износ. Попытка устранить симптом, не определив причину, приводит к поверхностному вмешательству, и проблема быстро возвращается. Ремонт насоса без правильной диагностики оборачивается потерей времени и ресурсов.
Системный анализ отказа начинается с выяснения того, когда возник симптом, при каких условиях он проявился, когда проводилось последнее обслуживание и как изменились условия эксплуатации с тех пор. Затем данные измерений, результаты наблюдений и итоги механического осмотра оцениваются в комплексе, и определяется первопричина. Именно этот шаг чаще всего упускают из виду: действовать следует не в тот момент, когда проблема замечена, а когда понятна её первопричина.
Каковы причины и решения низкого вакуума?
Низкий вакуум, то есть неспособность насоса достичь заданного давления или удержать его после достижения, — наиболее часто встречающаяся неисправность вакуумных насосов в промышленных применениях. Первой среди возможных причин стоит потеря герметичности системы: попадание внешнего воздуха через фланцевые соединения, прокладку крышки, точки подключения измерительных приборов или соединения шлангов постоянно нарушает вакуум, создаваемый насосом. Чтобы выявить потерю герметичности, систему нужно поставить под давление и проверить все точки соединения мыльной пеной или ультразвуковым детектором.
Вторая распространённая причина — деградация масла. Масло, в которое попала влага, которое нейтрализовало кислоты или вязкость которого снизилась, не может в достаточной мере создать уплотняющую плёнку между ротором и статором; даже если насос кажется работающим, вакуумные характеристики заметно падают. Быстрый способ подтвердить эту причину — проверить, улучшился ли вакуум после замены масла. Третья причина — износ лопаток ротора: по мере износа лопаток их контакт со стенкой статора ослабевает, а эффективность уплотнения снижается. Износ лопаток можно выявить визуальным осмотром, устраняется он заменой.
Каковы источники проблемы чрезмерного нагрева и методы вмешательства?
Чрезмерный нагрев вакуумного насоса — серьёзная эксплуатационная проблема, которая сокращает механический ресурс и подготавливает почву для внезапного отказа. Самый распространённый источник — недостаточная или деградировавшая смазка: низкий уровень масла или ухудшение его качества увеличивают трение между движущимися частями и ускоряют тепловыделение. Первый шаг проверки — всегда уровень и качество масла; если после замены масла температура нормализуется, источником проблемы была смазка.
Второй важный источник — недостаточная вентиляция и охлаждение. К перегреву приводят скопление пыли, препятствующее циркуляции воздуха вокруг насоса, закрытый кожух насоса или повышение температуры окружающей среды выше номинального рабочего диапазона. Основные меры — регулярная очистка охлаждающих рёбер и эксплуатация насоса в месте с достаточной циркуляцией воздуха. Кроме того, к частым источникам проблем с нагревом относятся работа под чрезмерной нагрузкой, то есть длительная работа при слишком низком давлении, частичное засорение, при котором затруднён проход газа, и неправильный подбор размера.
Каковы могут быть причины чрезмерного шума и вибрации?
Шум и вибрация, которых раньше не было или которые со временем усилились, — ранний признак механической проблемы, и их ни в коем случае нельзя игнорировать. Износ подшипников — самый распространённый источник этих симптомов: повреждённый подшипник сначала проявляется низкочастотным гулом, а по мере развития уровень шума растёт, а спектр вибрации расширяется. Периодический вибрационный анализ подшипников — наиболее эффективный способ заранее определить время замены.
Дисбаланс ротора также является важной причиной повышенной вибрации: скопление загрязнений, поломка лопатки ротора или производственный дефект могут нарушить балансировку ротора и привести к сильной вибрации. Износ или неправильная центровка компонентов муфты тоже создают характерную вибрацию и шум; необходимо проверять соосность двигателя и насоса и периодически осматривать элементы муфты. Ослабление крепёжных болтов корпуса насоса — простая механическая причина, которая усиливает вибрацию и часто упускается из виду; регулярная проверка затяжки болтов исключает этот риск.
Что означает быстрое загрязнение или расход масла насоса?
Загрязнение масла за срок, значительно короче обычного, — сильный признак наличия загрязнителей в технологическом газе. Влажный технологический газ смешивается с маслом, образуя эмульсию масла и воды; масло становится молочно-белым и пенистым, его вязкость падает, а смазывающая способность быстро теряется. Попадание паров кислот в масло нейтрализует его и создаёт коррозионную среду, от которой страдают металлические поверхности внутри насоса. В обоих случаях первоочередные меры — установка на входе газа влагоотделителя или газоохладителя и сокращение интервала замены масла.
Быстрый расход масла указывает на другую проблему — унос масла или внутреннюю утечку. Когда засорён фильтр отделения масла на выхлопе, возникающее противодавление выталкивает масло из системы; при внезапном росте расхода масла первой точкой проверки должен быть выхлопной фильтр. Повреждение манжеты вала также может приводить к вытеканию масла; масляное пятно под насосом — самый очевидный визуальный признак такой ситуации. Технические специалисты Gücüm Pompa могут вместе с вами оценить причины неисправностей, связанных с маслом.
Каковы возможные причины и решения, если двигатель потребляет чрезмерный ток?
Работа двигателя с током выше номинального указывает на рост механической нагрузки насоса или на проблему в электрической системе. Наиболее распространённая причина механического перегруза по току — недостаточная смазка: нехватка или ухудшение масла увеличивают трение, из-за чего двигателю приходится развивать больший крутящий момент. В этом случае первый шаг — проверка и замена масла.
Постоянная работа насоса при давлении, намного более низком, чем ожидаемое рабочее, также может приводить к перегрузке; этому способствуют неправильная настройка перепускного клапана или ошибка в проектировании контура. При заклинивании лопаток ротора или механической блокировке из-за попадания твёрдых частиц может сработать защита двигателя от перегрузки по току и остановить насос; это указывает на механическую проблему, требующую срочного вмешательства. К электрическим причинам относятся перекос фаз, пониженное напряжение и неисправность обмотки двигателя, которые тоже могут проявляться повышенным током; электрические измерения и механический осмотр следует проводить параллельно.
Что может быть причиной, если насос запускается, но не создаёт вакуум?
Ситуация, когда двигатель вращается, но в системе вакуум не создаётся совсем, на первый взгляд удивляет, однако сводится к нескольким чётким причинам. Наиболее часто встречающаяся причина — закрытый входной клапан: вентиль, не открытый после обслуживания или закрывшийся в результате неисправности, означает, что насос не соединён с системой. Большая утечка в трубопроводе или полностью открытый вентиль также приводят к притоку воздуха, превышающему производительность насоса, и вакуум не образуется.
Чрезмерное нарушение допусков между ротором и статором, особенно в насосах, которые долго не обслуживались, может привести к тому, что механическая откачка становится практически неэффективной. Неправильное направление вращения — тоже одна из частых, но легко упускаемых причин отсутствия вакуума: ошибка чередования фаз в электрическом подключении приводит к вращению двигателя в обратную сторону. Направление вращения двигателя следует подтвердить с помощью прибора для проверки чередования фаз и при необходимости поменять местами две фазы.
Почему происходит унос масла из выхлопа и как его предотвратить?
Унос масла через выхлопную линию — признак неисправности, к которому нужно относиться серьёзно, так как он создаёт загрязнение окружающей среды и риск пожара, а также увеличивает расход масла. Наиболее распространённая причина — засорённый фильтр отделения масла на выхлопе: противодавление, создаваемое заполненным фильтром, вынуждает выталкивать масло наружу вместе с выхлопным газом. Замена выхлопного фильтра обычно напрямую решает проблему; если после замены унос продолжается, необходимо искать более глубокую причину.
Слишком высокий уровень масла также приводит к его уносу: избыточное масло механически захватывается ротором и попадает в выхлоп. Не превышать максимальную отметку при заливке и контролировать уровень масла во время работы — значит предотвратить эту причину. Сниженная вязкость масла, то есть использование ухудшившегося масла или масла не той спецификации, также усиливает унос. Технические специалисты Gücüm Pompa могут помочь подобрать запасные части и масло, соответствующие спецификации вашего насоса, что помогает избежать неисправностей из-за использования неподходящих продуктов.
В каких случаях при ремонте вакуумного насоса требуется профессиональный сервис?
Одни неисправности вакуумного насоса можно диагностировать и устранить силами предприятия, другие требуют вмешательства профессионального сервиса. Замена ротора и статора, замена подшипников, ревизия вала и комплексная механическая переборка — это работы, требующие специального инструмента, измерительного оборудования и технических знаний. Установка подшипника без центровки или посадка ротора с неправильными допусками в короткий срок приводит к новым, более серьёзным отказам.
В любом из следующих случаев рекомендуется обратиться за профессиональной сервисной поддержкой: снижение производительности насоса, не исчезающее после нескольких вмешательств; механический шум с металлическим оттенком; ощущаемое при вращении механическое сопротивление и дрожание; наличие металлической стружки в масле; электрические неисправности, связанные с обмоткой двигателя. Эти признаки указывают на серьёзное механическое повреждение внутри насоса; запоздалое вмешательство увеличивает и стоимость ремонта, и потери времени. Правильная диагностика и своевременное обслуживание в долгосрочной перспективе позволяют отложить замену насоса и сохранить вложенные инвестиции.
Часто задаваемые вопросы
С чего начать проверку, если вакуумный насос работает, но не обеспечивает достаточный вакуум?
Первое, что нужно проверить, — герметичность системы. Все соединения линии до насоса, вентили и точки подключения измерительных приборов следует проверить мыльной пеной или ультразвуковым детектором. Если проблема герметичности исключена, по порядку следует проверить качество масла, состояние фильтров и износ лопаток ротора.
Какого цвета должно быть масло вакуумного насоса и что означает изменение цвета?
Свежее масло вакуумного насоса имеет прозрачный вид от светло-жёлтого до янтарного цвета. Молочно-белый или пенистый вид указывает на попадание влаги, тёмно-коричневый или чёрный цвет — на перегрев или окисление, а помутнение с металлическим блеском — на наличие металлических частиц от механического износа. Во всех трёх случаях масло следует немедленно заменить.
Что делать, если вакуумный насос перегревается?
Насос необходимо остановить, сначала проверить уровень и качество масла, затем очистить охлаждающие рёбра и воздухозаборные решётки. Следует оценить температуру окружающей среды и условия вентиляции, а также проверить возможность работы под чрезмерной нагрузкой. Если эти проверки не решают проблему, для механического осмотра нужно вызвать сервисного специалиста.
Вакуумный насос выходит из строя постепенно или внезапно?
Возможны оба варианта. Деградация масла, засорение фильтров и износ ротора проявляются как постепенное снижение производительности, поэтому симптомы могут долго оставаться незамеченными. Поломка подшипника, попадание посторонних предметов или электрическая неисправность могут привести к мгновенному и полному отказу. Регулярный контроль производительности — наиболее эффективный способ раннего выявления постепенной деградации.
При отказе вакуумного насоса ставить запасные части или заменить насос?
Решение следует принимать с учётом возраста насоса, масштаба неисправности и стоимости замены. Если насос отработал большую часть расчётного срока службы, стоимость ремонта приближается к цене нового насоса, а несколько критических компонентов вышли из строя одновременно, замена, как правило, является более экономичным решением. Проведение такого анализа совместно с технической поддержкой производителя позволяет принять наиболее обоснованное решение.
